Gewindeoberlenker Kat. 2

Produktbeschreibung

Gewindeoberlenker mit beidseitiger Gewindespindel Ø M 30 x 3,5 mm und beidseitig gehärteten Kugelgelenkaugen.

Der Gewindeoberlenker oder kurz der Oberlenker ist das verbindende Element zwischen der Heckhydraulik des Schleppers/Traktors und des Anbaugerätes bzw. Arbeitsgerätes. Die Neigung lässt sich durch die Gewindeverstellung anpassen.

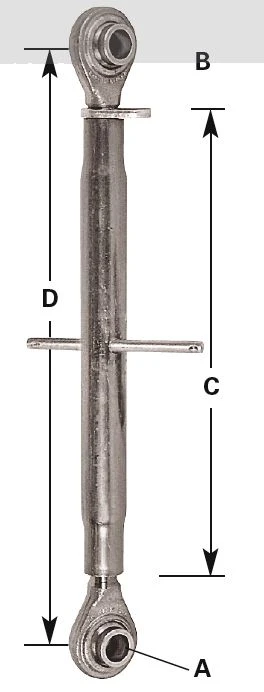

Die Arbeitslänge ist der Bereich von Mitte Auge bis Mitte Auge. Diese kann mittels des Knebels variiert werden. Dadurch ergeben sich die angebenen Arbeitslängenbereiche.

Mit Verstellknebel mittig zur Einstellung der Arbeitslänge.

• Stahl chromatiert
• Kat 2 = 25,4 mm Ø

Gebrauchsanweisung

Welche Oberlenker ist der passende bzw. wie bestimme ich die richtige Arbeitslänge?

1. Ermittlung der passenden Kategorie:

Als erstes sollte man den Bolzen an der Heckhydraulik des Schleppers messen (Kat A) und dann den Bolzen des Anbaugerätes (Kat 2)

Kat 1 = 19,4 mm Ø, Kat 2 = 25,4 mm Ø, Kat 3 = 32 mm Ø

2. Bestimmung der Arbeitslänge:

Jetzt wird der Abstand zwischen den beiden Bolzen (Abstand Schlepper Arbeitsgerät) gemessen. Wählen Sie den Oberlenker, dessen Arbeitslänge im mittleren Bereich liegt. Somit hat man entsprechend Spiel nach oben und unten.

Pflegehinweis:
Wir empfehlen die beweglichen Teile (Augen und Spindel) regelmäßig mit Kriechöl (z.B. WD) zu behandeln (Kein Schmierfett)!
